碳钢材质环形孔板流量计

一、环形孔板流量计概述

环形孔板流量计的基本原理和标准孔板基本相同，但结构相差甚远。环形孔板流量计本身自带一段测量管，在测量管中部固定一块同轴的圆板，圆板由支撑架固定在管道上，适用于各种流体介质（气体、蒸汽、液体）的测量，例如饱和蒸汽、过热蒸汽、压缩空气、各种煤气、废气、冷却水、重油、渣油、燃料油、冷凝液、各种化工溶液等。

环形孔板流量计具有标准孔板结构简单、牢固、安装使用方便的特点，同时无需长的直管道，具有在恶劣的管道条件下工作的优点。

二、环形孔板流量计工作原理

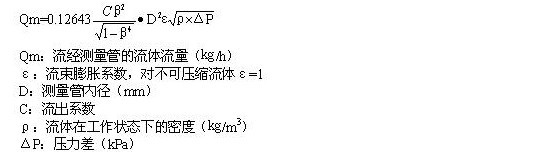

环形孔板依据的基本原理同标准孔板一样，适用于流体连续性方程和伯努力方程，所不同的是流体进入测量管段后，最小流通截面不一样，标准孔板最小流通截面是圆形，环形孔板最小流通截面是环形，把环形流通面等效成圆形流通截面，等效孔径为d，等效孔径比β=d/D,基本方程是：

二、环形孔板流量计特点

1、环形孔板流量计测量含有固体微粒的液体或气体；

2、环形孔板流量计无需长直管段，可在恶劣的管道条件下工作；

3、环形孔板流量计适用于饱和蒸汽、压缩空气、煤气、燃炉废气、冷却水、冷凝液、和各种腐蚀性化工溶液以及各种流体介质的测量；

4、环形孔板流量计压力损失小，功耗低；

5、环形孔板流量计在恶劣条件下流出系数稳定，精度高，可靠性好；

三、环形孔板流量计主要技术参数

1、环形孔板流量计公称通径：DN50~DN3000

2、环形孔板流量计工作温度：-200~450℃

3、环形孔板流量计公称压力：-0.1~40MPa

4、环形孔板流量计精度：1.0%1.5%2.0%

5、环形孔板流量计连接方式：法兰连接焊接连接
